靓丽外形扎实用料 超频三坦克T55豪华版评测

　　概述：作为国内顶级散热器厂家超频三创造性的将热管散热技术引入电源行业，行之有效的解决了电源散热、噪音难题。据悉，超频三在电源散热方面又取得了重大突破，推出了第二代热管电源--坦克系列。

 

超频三 LOGO

  超频三是大家十分熟悉的国内散热器、电源品牌,旗下的产品凭借优秀的性能和亲民的价格等优点深受广大用户青睐和好评。

  本次天极华南评测室收到的是坦克系列电源的最高级别电源--坦克电源T55豪华版。究竟比之前送测的坦克W40电源（//diy.yesky.com/power/107/11609607.shtml）更一流之处呢？事不宜迟，马上为大家揭晓。

  

 
坦克T55豪华版 包装

  超频三 坦克T55豪华版电源的包装使用咖啡色为主色调，大大的坦克两个字让人过目不忘，细心留意，还可以看到其镭射效果。除了超频三的LOGO外，电源所使用的超频三独有专利技术热管以及B.F.S均清楚列明，该电源还通过80PLUS铜牌认证，节能性能值得信赖。

  
包装两侧

  包装两侧分别列出了T55豪华版电源的产品特性叙述及良好的风道图示，让用户们更加直观地了解到该电源的创新设计特色。

 
包装背部

电源内部透视图

 
B.F.S斜吹结构介绍

  包装的背面除了将该电源通过的认证一一列出，还通过图文并茂将电源的特色亮点展现出来。特有的B.F.S后斜吹结构、纯铜热导管、80PLUS铜牌认证，透视立体图也可以让用户更了解电源内部。

  

 

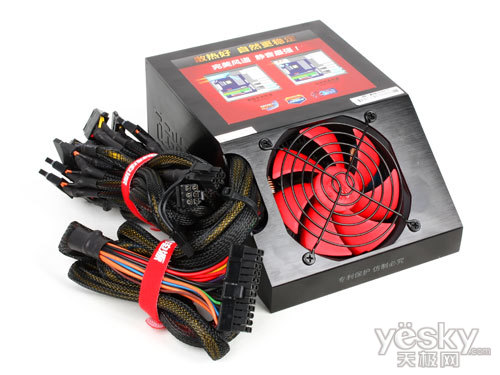

超频三 坦克T55豪华版

  电源的外观以黑色为主题颜色，配以超频三 经典的红色风扇搭配，加上坦克般的造型，整体搭配起来的气势足以与其命名坦克相比美。

超频三 坦克T55豪华版

  看到这款电源，虽然已经不再被它的外观所震惊，但是还是有不少惊喜。与坦克W40不同，其外壳采用2.5mm厚纯铝拉丝工艺处理，显出王者一般的高贵，既美观实用，不易变形，又能使其散热效果进一步得到提升。

 
机箱风道对比

  从图中我们可以发现，超频三 坦克电源可以使机箱内的风道运行得更加流畅，不必受到转角限制，既提升了机箱内散热性能，又能为电源自身降低发热量。

 
散热风扇

  坦克T55豪华版电源采用100mm双滚珠折叶导流风扇，超静音、超长使用寿命。这种风扇最大的特色在于其采用了两段式叶面结构，能够在风量与风压上取得平衡。特殊的导流口设计，不但减少了风力的反弹，降低了噪音，同时导流出的气流又会通过后面的扇叶循环加压，实现了更大的风量和更低的噪音。

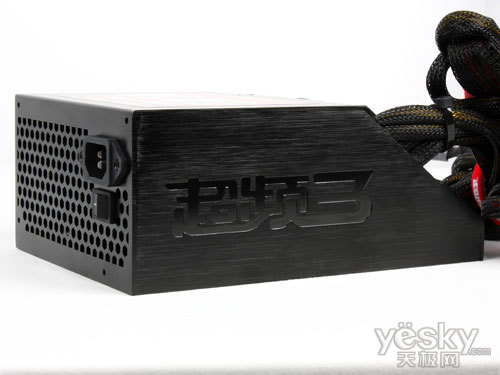

超频三 LOGO

  电源旁硕大的超频三钢印LOGO，永远不会磨损，配上拉风的拉丝设计，十足体现的大厂风范。

 
电源背部

  坦克T55豪华版的尾部，使用的是一般电源都会使用的蜂窝型网罩。蜂窝型网罩的特点就是通风范围大，能有效提生散热效果，从外面可以清楚看到里面的用料十足。从图片可以看到，超频三 坦克T55豪华版电源设有独立开关，方便用户对电源的控制。

 
超频三 坦克T55豪华版铭牌

  电源的铭牌颜色包装相仿，都是使用咖啡色为主色，是用户最为关心的一部分。坦克T55豪华版电源具体型号为LA700B-HP，符合Intel EPS 12V 2.92规格，通过80PLUS铜牌认证（在80PLUS官网上可以查询：www.80plus.com）和3C认证（3C认证号为：2009010907367385）。超频三 坦克T55豪华版电源额定功率为550W，+5V和+3.3V最大功率不超过140W，从型号命名估计，该电源最大功率应该为700W。除此主要信息外，铭牌还将电源的各个优点图标放到铭牌下方，包括主动式PFC、双管正激和待机功耗小于1W以及全日系电容等。

 

 

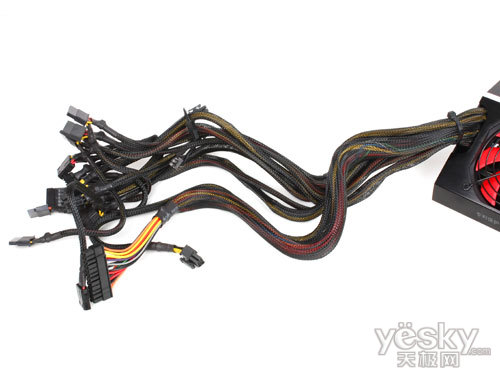

整理好的线材

  超频三 坦克T55豪华版的线材均使用黑色蛇皮网包裹，出厂前均用红色扎线带扎好，看起来十分整齐，细节方面处理得当。

 
线材长度

  线材的长度约为50cm,适合玩家走背线处理，优化机箱内部风道处理。

 

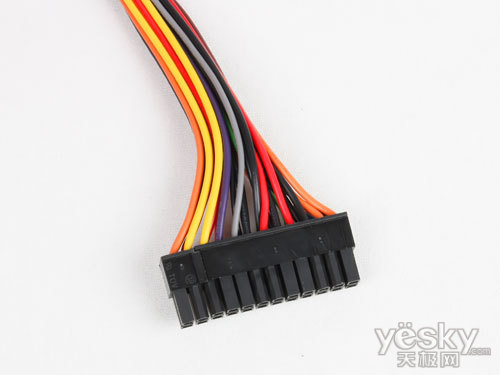

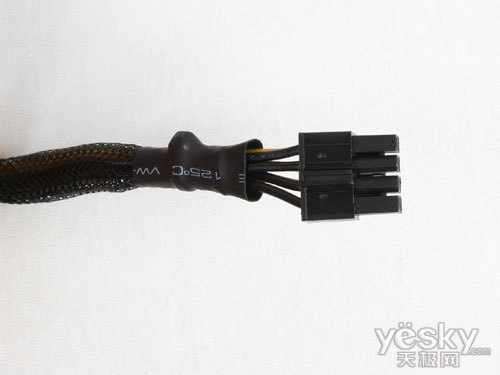

20+4pin 4+4pin

 

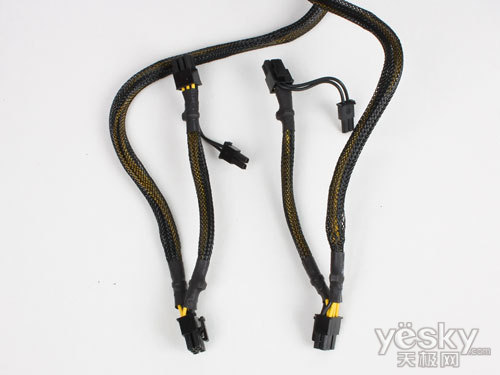

6Pin及6+2Pin接口

  电源的接口还是十分丰富，包括一个20+4Pin自由转换接口、一个4+4Pin接头以及各两个6Pin、6+2Pin接头。不仅能给主板提供稳定的供电，还能支持各款高端显卡。

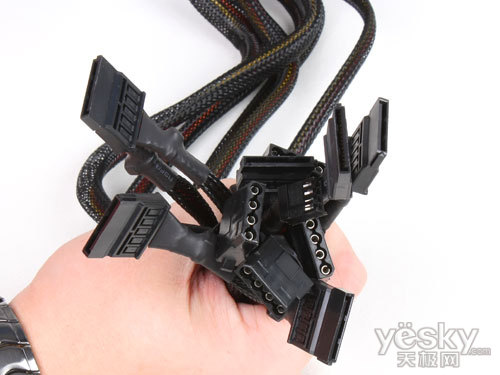

SATA及大4Pin接口

  此外，电源还提供多个大4Pin接头和SATA接头，支持用户组硬盘阵列等需求。

    

电源内部整体

  电源内部整体还是十分不错的，除了正常的三大块梳子状散热外，还利用了超频三独家技术：纯铜热导管穿鳍散热，保证电源在运行过程中更加稳定。

 
一级EMI电路

  坦克T55豪华版电源的网孔散热网及一级EMI电源设在外壳上，从图片上看来，一级EMI电路比较完整。

 
安全保险管

  在两级EMI电路之间，有一个被热缩管包裹的保险管，保护内部零件的安全。

 
二级EMI电路

  二级EMI电路由一个共模电容、两个差模电筒和两个共模线圈组成，用料十足。从图上我们可以发现坦克T55豪华版使用了两块型号为GUB606的整流桥。

  

 
主动PFC线圈

　　

 
开关三极管

 
主动PFC转换芯片

  坦克T55豪华版电源是一款主动PFC电源，拥有硕大而密集的主动PFC线圈。主动式PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成，功率因数高达0.98以上，具有低损耗和高可靠性等特点。在交流转换为直流时能大幅提高电源对市电的利用率，减小转换过程的电能损耗，达到节能减排的目的。

 
高压滤波电容

  坦克T55豪华版的高压滤波大电容采用著名日本品牌“rubycon”红宝石，具体型号为400v330μF，最高能在105摄氏度下稳定运行。

 
开关电路

  T55豪华版电路采用基于80PLUS的双管正激拓扑电路设计。我们可以看到开关电路有一大一小的两个变压器组成。在两个变压器之间，我们还可以发现该电源使用了双磁放大技术。

  

低压整流滤波电路

  最后我们一起来看看坦克T55豪华版电源的低压整流滤波电路部分吧。硕大线圈里的铜丝十分密集，使用日系红宝石系列电容。细节部分也处理得十分得当，所有线材的接口处都使用热缩管包裹，线材还经过线扎整理。

 
节能控制芯片

  节能控制芯片设在独立PCB板上，由于与线圈十分靠近，拍摄不到具体型号。控制芯片主要用来控制开关管的导通和截止，从而调节输出电压的高低。其有着像大脑一样的作用，还负责电压过载和电流短路保护，避免因电源固障而导致电脑硬件的损坏。

 
超频三 坦克T55豪华版

  编辑总结：经过全面拆解以后，相信大家对坦克T55豪华版电源有了不少了解。超频三坦克T55豪华版电源通过80PLUS铜牌、国家3C认证及RoHS环保认证等，在保证高品质、高转换效率的前提下，采用了热导管穿鳍散热技术、B.F.S后斜吹结构以及双滚珠折叶导流风扇等多项专利散热绝技，极大的提高了电源输出的稳定性和使用寿命，同时实现了极致的静音效果！2.5mm的纯铜拉丝外壳，既结实美观、又能提升散热性能，售价为849元。超频三 T55豪华版电源额定功率550W，峰值700W，内部全是用日系红宝石些列电容，质量稳定有所保证。一分钱一分货，作为一款从外观到内部都带有独特的创新电源来说，还是值得用户选购。
