80plus性价比之选 大水牛红暴电源500拆评

　　前言：80plus已经逐渐成为现在用户挑选电源的重要标志，但是市面上通过80plus的电源售价都普遍偏高，令很多用户都望而远之。

 

  为了让更多用户能享受到80Plus带来的畅快感受，国内知名品牌大水牛在最近推出了全新红暴系列电源。今天天极网为大家带来的就是大水牛红暴500电源，其不但通过了80Plus铜牌认证，而且价格仅为308元，实在超值。

 

大水牛 红暴500

  大水牛 红暴500的包装采用红黑两种颜色作为主色调，带有一种红色的热情，突出产品的高端。

 
大水牛 红暴500包装

  包装的正面除了印有电源的名字红暴，80Plus的标志尤为突出，该电源是一款通过80Plus铜牌认证的电源。

  
大水牛 红暴500 包装细节

  大水牛 红暴电源的各个特点均标注在包装正面，双管正激结构、超强节能效果、主动PFC设计以及全系列电源通过80Plus等，用户可以一目了然。

  
大水牛 红暴500 型号及特色

  包装两旁列有具体的产品型号与详细参数，消费者购买时建议看清电源的型号。

 

 

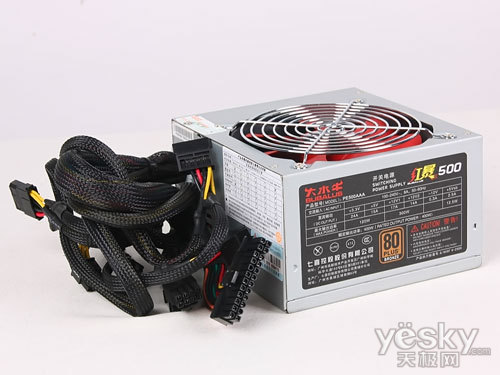

大水牛 红暴500

　　大水牛 红暴500电源整体上给人一种实而不华的感觉，外壳采用了镀锌钢板材质，坚固耐用，可以防止电源外表被腐蚀，没有一点花俏。

 

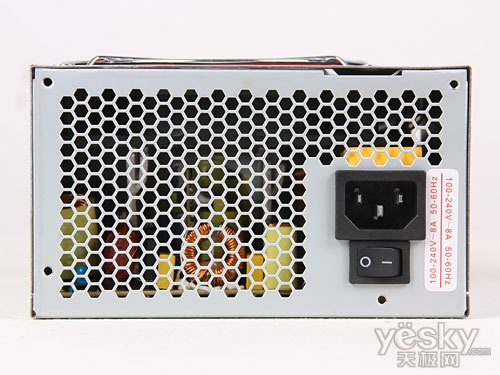

 大水牛 红暴500 尾部

  大水牛红暴500电源尾部采用蜂窝式网状设计，清楚看到里面的零部件，既可以防止灰尘，又能提升电源的散热性能。电源插口旁标明“100-240V/8A/50-60Hz”的输入电压，可见该电源拥有宽幅功能，适合国内甚至是电压不稳地区使用。

 

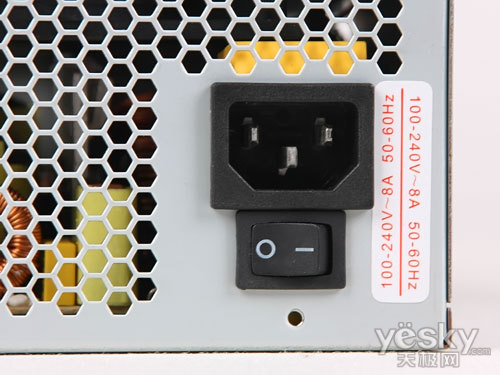

大水牛 红暴500 电源开关

  电源带有独立的开关，方便一些超频等DIY用户使用。

 

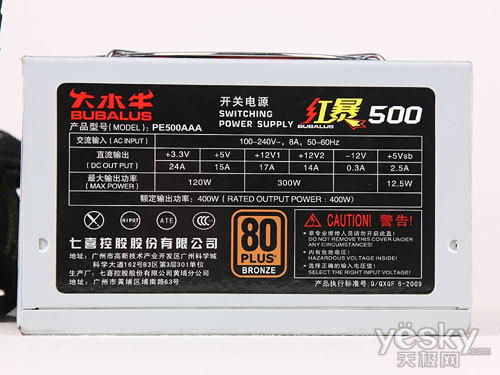

大水牛 红暴500 铭牌

  大水牛 红暴500电源符合ATX 12V 2.31规范，通过80plus铜牌认证，还通过CCC、ATE等安规标准认证，额定功率400W，峰值功率可达到500W。电源采用双路12V输出设计，最大电流分别为17A和14A，联合输出功率达300W，可用于搭建六核甚至是八核平台，支持主流中高端显卡的稳定运行。

 

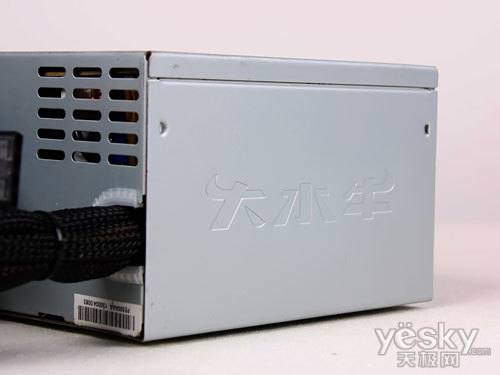

大水牛 红暴500 Logo

  电源的另一边侧面有一个使用钢印制作的大水牛LOGO，这种工艺十分富有大厂的风范。 

 

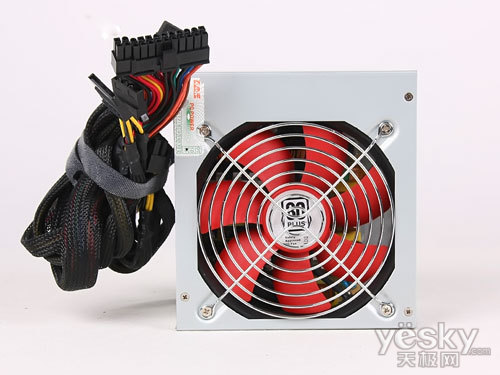

大水牛 红暴500 液压王风扇

  大水牛红暴500电源采用一个12cm液压王红色风扇，保证电源在使用过程中有足够的风量帮助散热。风扇外面有一层烎色隔网，彰显高贵之余，有效隔绝外部对风扇运作中的干扰。 

  

 
大水牛 红暴500 有毒物质说明

  大水牛 红暴500电源的输出详细说明了电源内外不同原件所用到的化学材料，主要让用户了解整个电源并没有采用任何有毒化学材料，而且在电路PCB板上已经杜绝了铅的使用。所用材料料的成分完全符合了《国家电子信息产品中有毒有害物质的限量要求标准》，为消费者的安全提供了最大的保障。特殊的条码，打个电话，能让用户马上辨别电源的真伪。

 
大水牛 红暴500 散热孔

  红暴电源在线材输出口上方还留有散热通风道，使散热更加均匀，让电源在使用过程中运行得更加稳定。

 
大水牛 红暴500 线材细节

  所有电源线均用线扎扎稳，避免其松动凌乱。

  
大水牛 红暴500 接口一览

  作为一款额定功率400W的80Plus铜牌电源，红暴拥有丰富的输出接口，1个20+4Pin、1个8+4Pin、2个6Pin、3个SATA等所有接口一应俱全，提供匹配供电，全面满足高端双显卡以及SATA输出的需要。所有输出线材均用黑色蛇皮网包裹保护，有效降低干扰、防止辐射，高效能高品质提升给人带来全新的感受。

 

 
大水牛 红暴500 液压王

  打开电源的外壳，我们可以看到液压王风扇的庐山面目。风扇是由7片镰刀形扇叶组成，这样的构造能提供更多大的风量，有效提高散热性能。

 
大水牛 红暴500 散热风扇参数

  液压王散热风扇是有FuJian公司制造的型号为FJ12025 12SM风扇，其电压为12V，通过电流0.2A，提供大风量之余，还有很好的静音功能。

 
大水牛 红暴500 内部整体

  大水牛 红暴500电源内部的零件分布明确，布局也井井有条，能有效增强散热效果。两边翅膀形状的散热片，让散热性能提升了不少。

 
一级EMI电路

  电源的一级EMI电路由一个共模电容、两个Y电容组成，可以看到在细节上做了不少功夫，比较完整。在电线的接口位置均用黑色热缩管包裹，很好的保护电路。

 
大水牛 红暴500 保险管

  在两级EMI之间设有一个白色的保险管保护，安全措施做得相当充足。

 
大水牛 红暴500 二级EMI电路

  大水牛 红暴二级EMI电路也相当清楚明了，两个共模电感、两个共模电容以及两个Y电容组成。电源的整流桥就在二级EMI里，零件用料十足。

 
大水牛 红暴500 整流桥

  整流桥的作用就是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电。大水牛 红暴电源使用的GBU1006整流桥。

 
主动PFC线圈

  电源采用主动PFC设计，铜线粗而密集的主动PFC线圈也做了很好的保护，避免受到干扰。

 
大水牛 红暴500 高压滤波电容

 
高压滤波电容

  在高压滤波电容方面使用的是双知ＺＨＮ制造的470μF200V的“奶瓶”，最高耐温可达85摄氏度，质量上有一定的保证，对于额定功率400W的电源来说十分足够。 

 

 
大水牛 红暴500 节能芯片

  在旁边还能够看到用于控制转换率的IC独立设置在一块PCB板上。由于材料之间太过紧密，所以暂时不知道控制芯片出产自何处。

大水牛 红暴500 开关电路

  开关电路采用双管正激结构，块头大的E35是主变压器，块头小的E19是辅助变压器。

 
 大水牛 红暴500 低压滤波电路

  电源的低压滤波电路用料也相当扎实，粗大的+12V以及+3.3V、+5V输出线圈铜丝十分密集，是输出稳定电流的保证。

 
大水牛 红暴500 低压滤波电容

  经过小心查看，大水牛 红暴500电源低压滤波电路所使用的是SAMXON国内万裕公司生产的3300μF10V的小电容。

 
大水牛 红暴500

  编辑总结：经过拆解，我们可以看出大水牛 红暴500电源的内部设计精密，扎实的两级EMI、安全的保险管设计以及流行双管正激技术、出色的节能效果，是一款非常具有特点的电源。电源在安全性细节方面做的比较出色，作为一个国内知名的品牌，大水牛近年来的技术在不断提高。该电源通过80Plus铜牌认证，用料丝毫没有马虎，拥有大厂风范，由于没有盲目使用国外的进口电容等，因此该电源有效控制成本，从其仅308元的售价不难看出，大水牛 红暴500电源具有极高的性价比，近期有需要装机的朋友可以多加关注。
