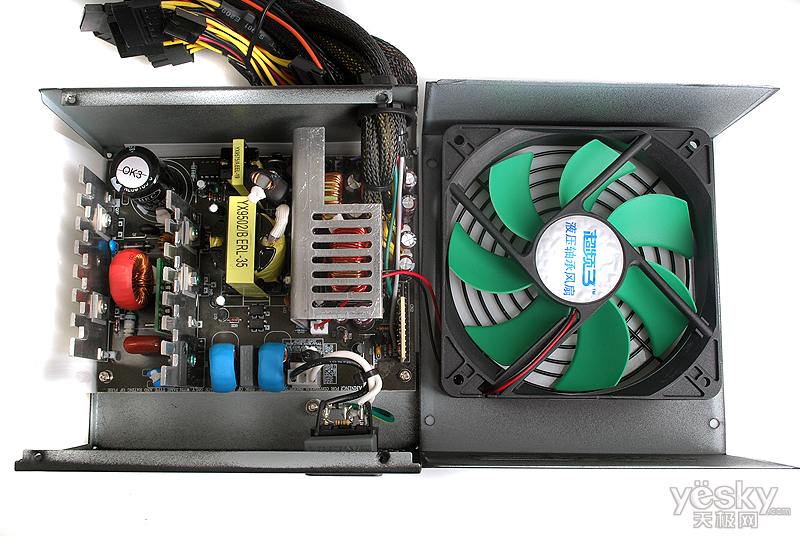

入门级80Plus 超频三Q5电源拆解评测
- +1 你赞过了
其他特色设计以及编辑点评

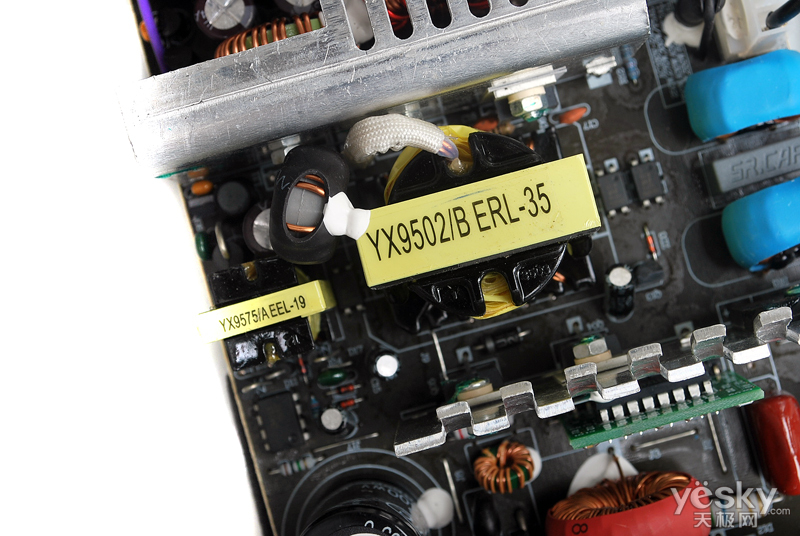

超频三Q5采用的是基于80PLUS的双管正激拓扑电路。输入与输出电压隔离、开关管电压应力较小等优点,并且由于开关管使用晶体管,极大地降低了开关损耗,从而能够轻松实现近80%的转换效率。

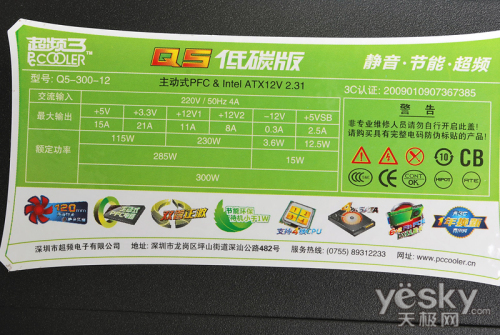

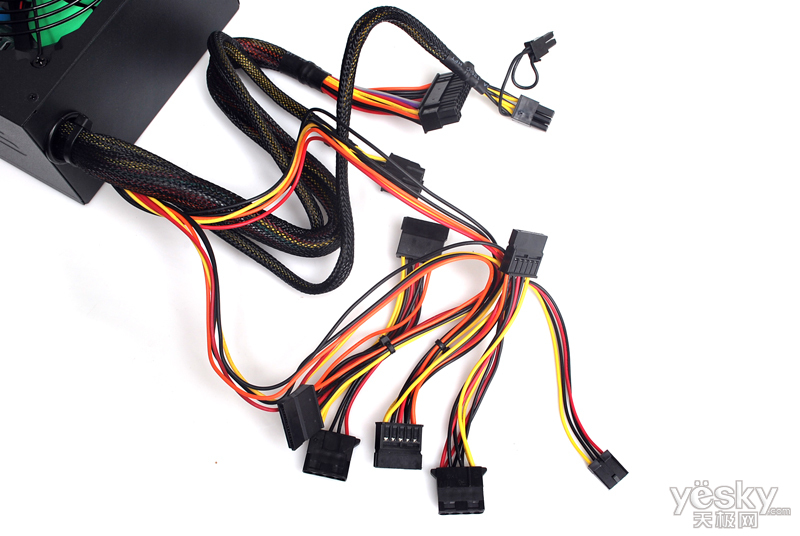

符合Intel ATX12V 2.31规范,支持最新的酷睿I7、I5和羿龙X4 4核CPU;6+2Pin独立显卡电源接口的配置,让Q5低碳版可以支持高端DX11显卡,4个SATA硬盘接口也能满足多种存储扩充需求。
编辑点评:
Q5低碳版电源三大环保节能卖点:

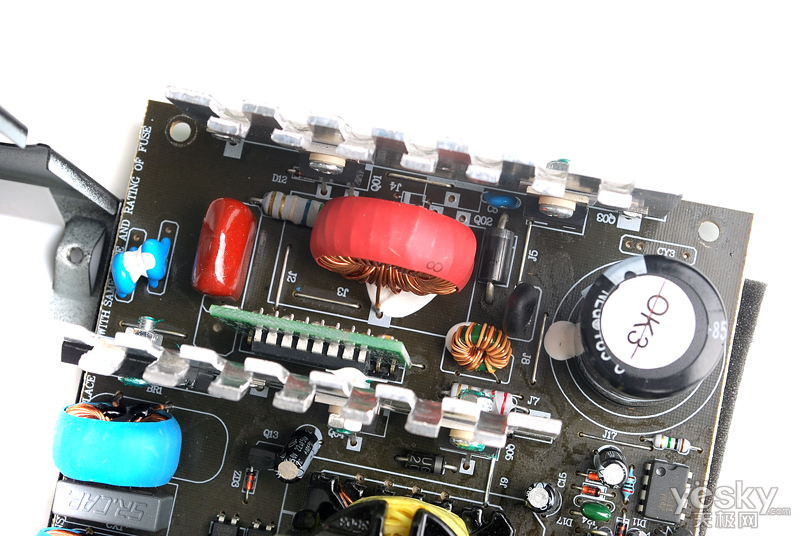

一、主动式PFC

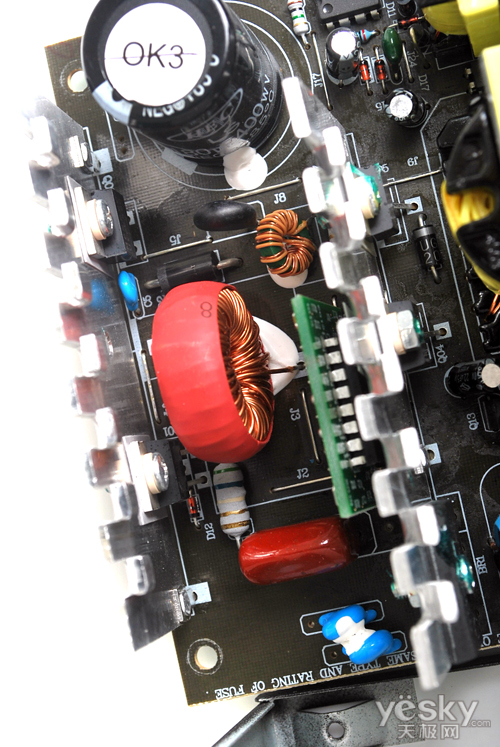

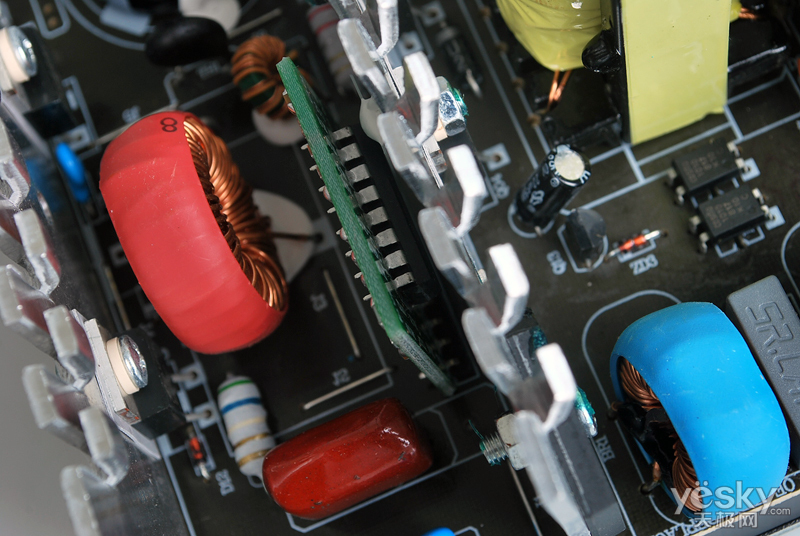

“Q5低碳版”采用主动式PFC电路;主动式PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成,功率因数高达0.98以上,具有低损耗和高可靠性等特点;在交流转换为直流时能大幅提高电源对市电的利用率,减小转换过程的电能损耗,达到节能减排的目的。
二、双管正激

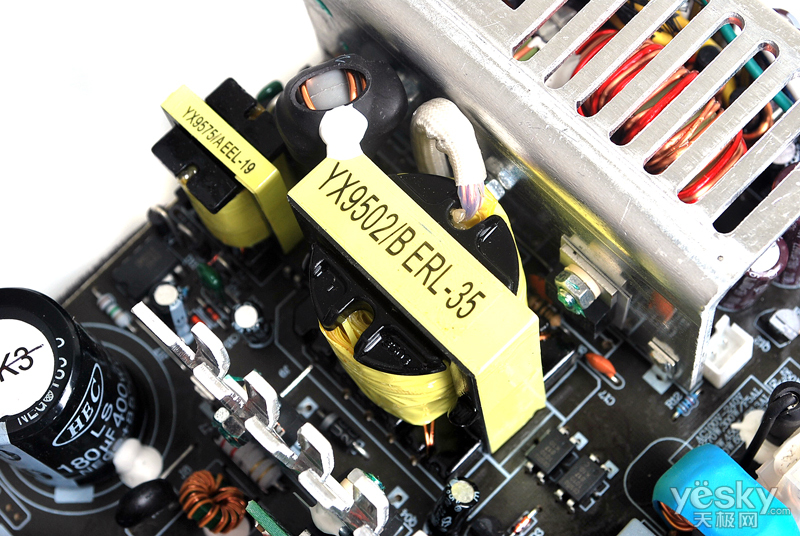

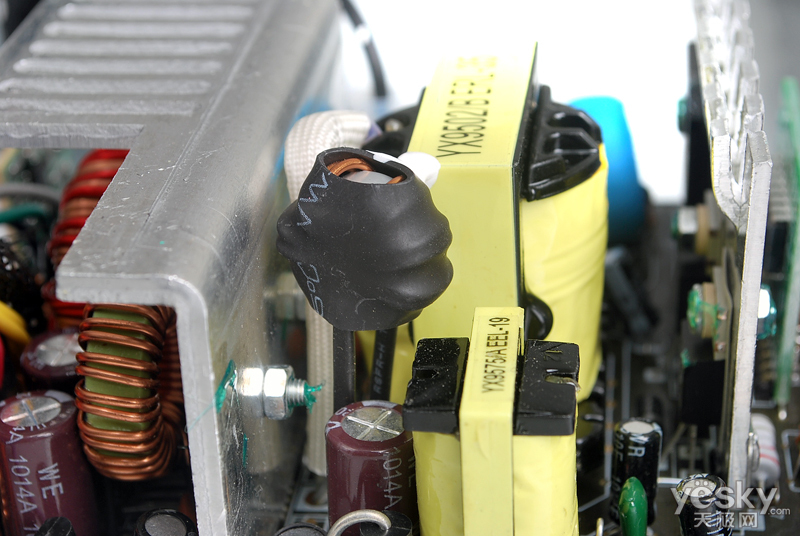

普通电源采用的是高损耗低效率的老式半桥拓扑电路,“Q5低碳版”采用的是基于80PLUS的双管正激拓扑电路。双管正激拓扑具有电路结构简单、输入与输出电压隔离、开关管电压应力较小等优点,并且由于开关管使用晶体管,极大地降低了开关损耗,从而能够轻松实现近80%的转换效率。
三、待机功耗小于1瓦
与电脑在使用过程所产生的有效能耗不一样,待机功耗指的是电脑在关机状态下的负载功率,是一种典型的能源浪费。“Q5低碳版”+5VSB线路采用了先进的节能控制芯片,减少电源自身的空载损耗,将待机功耗降到1W以下,从而实现节能减排,杜绝额外的能耗。
