入门级80Plus 超频三Q5电源拆解评测

  前言

  之前我们已经说也拆过很多80Plus电源了，尊贵的网友们估计也看的腻了。说白了80Plus就是一个电源转换率的强制标准，复合这个标准的电源就意味着它的效能转换更高，能为我们更加省电。从技术层面上大家可能不需要了解太深，很多朋友只需要明白什么样的电源更具有性价比就可以了。其实，在众多80Plus电源中要挑选出最具性价比的电源并不是很难。电路知识匮乏也没有关系，您只要通过我们本篇拆解评测，看一看里面的东西好坏就能一目了然。今天我们拆解的这款电源产品是超频三最新出品的Q5，额定功率为300W符合准80Plus标准，价格比较实惠218元。既然市场中大部分标准版80Plus电源价格都不低，那么我们不如退而求其次在一些转换率同样接近82%的电源产品挑选一款价格合适，内部做工不错的来购买，价格上得到了实惠而且性能也有保证，这样就能做到两全其美。

超频三Q5电源包装

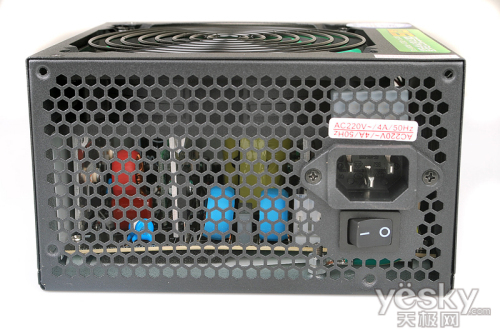

超频三Q5电源

超频三Q5电源

超频三Q5电源

  不论从包装上还是整个产品的设计风格上看，这款电源浑身上下透出了绿色环保的气息。超频三Q5电源是一款低碳环保电源，如今越来越提倡节约能源，无疑低碳环保的电源更容易受到消费者亲睐。Q5低碳版采用超频三广受好评的“绿松石”80PLUS电源方案，拥有主动式PFC、双管正激和待机功耗小于1W三大节能低碳特点，其转换效率在负载50%时高达80%，其它情况也都负载在79%以上。

  电源细节设计

  作为一个知名国际外设厂商，它和普通二三线外设厂商在细节方面会有所不同。特别是在售后服务方面肯定要更加周到一些，一来不会有失大厂风范，二来能够让用户在体验中更加感觉满意，从而提升产品本身的使用价值和附加价值。

超频三专利子弹头液压轴承风扇

防伪条码

内部原件清晰明朗

12cm超大静音风扇

  这款电源和其他电源主要区别就是在外壳上加入了防伪条形码设计，所销售的电源和厂商的销售记录一一对应。方便厂商更好的跟踪用户，为用户提供更为贴心的服务。另外，更重要的是可以有效避免不懂电源的用户购买到假货。

 

  一级二级EMI电路设计

  EMI在电源强制标准中非常重要，一款能在国内销售的电源必须符合国家规定的3C认证。而在3C认证中最为重要的就是规定了电源设备必须有完整有效的一二级EMI电路设计。

电源拆解俯视图

一级EMI电路设计

二级EMI电路设计

二级EMI附件的保险管

  如果说一级二级EMI电路对于用户本身而言没有切实利益的话，那么笔者首先就要质疑说这种话的人是否对社会负责任。虽然说一二级EMI电路主要是针对国家电网而言，但是为国家电网省钱不就是等同于为自己省钱么？超频三Q5采用了比较完整的一二级EMI电路设计，一级EMI在进电口附近，由一个全封闭的滤波电路组成。二级EMI电路相对应一级而言比较明显，它由两颗蓝色的电感磁环和一个正激二极管组成。这两组电路分别对外电进行初级校正，使电源本身产生的杂波不对外电网进行干扰。

 

  主动式PFC电路设计

  超频三“Q5低碳版”采用主动式PFC电路；主动式PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成，功率因数高达0.98以上，具有低损耗和高可靠性等特点；在交流转换为直流时能大幅提高电源对市电的利用率，减小转换过程的电能损耗，达到节能减排的目的。

数控芯片控制

高压电容设计

完整的磁感线圈

  从电源整体设计来看，该款电源拥有数控芯片、高压电容以及多个磁感线圈。这些都是明显的主动PFC电路设计特征，采用这一电路设计可以有效的提升电源转换因子。而该款电源的电源转换因子高达94%，已经非常不错。

  高压滤波整流电路设计

  高压滤波整流电路在一款电源中的地位也非常重要，它是电源的第一道生产线，从它产生的电流将直接影响后面电路的转换效率。如果这部分设计完美，那么将能给后面的工作带来更大的便利，能让电源更加轻松的达到更高的转换效率而影响很小。

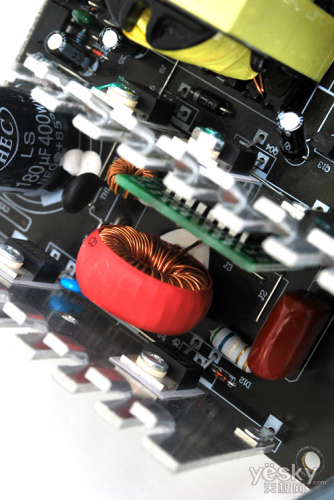

高压滤波电路俯视图

高压滤波电容

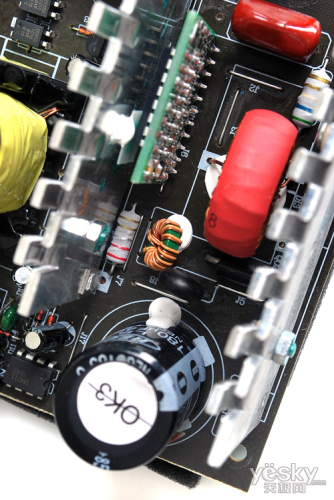

滤波线圈及控制芯片

  随着电源技术的不断改进，如今很多知名品牌电源均会采用更为智能的控制方式。超频三Q5不仅拥有高达450uF的高压滤波电容，而且拥有相对比较完整的滤波磁感线圈设计。而这部分的电路工作由一个智能芯片代为控制，这样可以让这部分电路的工作更为荆条有序，进一步提升了高压滤波电路的性能和作用。

 

  双管正激技术设计

  众所周知，一款电源的核心心脏部分就是它的开关电路部分。毫不夸张的说，一款电源的功率到底最大能够支持多少，很多一部分取决于这里。Q5低碳版额定功率300W，符合Intel ATX12V 2.31规范，支持最新的酷睿I7、I5和羿龙X4 4核CPU；6+2Pin独立显卡电源接口的配置，让Q5低碳版可以支持高端DX11显卡，4个SATA硬盘接口也能满足多种存储扩充需求。

开关电路整体效果图

开关电路主变压器和付变压器

贴在散热片上的开关管

贴在散热片上的开关管

台湾强茂生产的GBU406二极管

  其他小的开关管笔者并没有有效的角度看到它们的型号特征，不过在二级EMI电路附近笔者找到一个由台湾强茂集团出品的GBU406二极管。目前，很多主流电源中均可以看到它是身影。主变压器采用我们非常熟悉的ERL-35，这款元件也很常见。著名国际电源厂商航嘉部分中端产品中就是采用了这个主变压器。

  低压滤波整流电路设计

  电源的低压滤波电路设计非常重要，一款电源最后输送给电脑内部设备的纯净电流需要经过最后工序处理。而电源最后一个关卡也就是低压滤波电路，这部分是电源主体三大电路设计之一，非常重要。

  超频三Q5电源低压滤波电路拥两颗非常不错的滤波磁环，加上优质低压电容辅助可以有效的去除电路里剩余的杂波。除了这些以外，这部分电路厂商还设计有一个独立的控制芯片，对于电路优化更为有利。

  其他特色设计以及编辑点评

  超频三Q5采用的是基于80PLUS的双管正激拓扑电路。输入与输出电压隔离、开关管电压应力较小等优点，并且由于开关管使用晶体管，极大地降低了开关损耗，从而能够轻松实现近80%的转换效率。

双管正激技术

背面电路焊点饱满

接口连线齐全

  符合Intel ATX12V 2.31规范，支持最新的酷睿I7、I5和羿龙X4 4核CPU；6+2Pin独立显卡电源接口的配置，让Q5低碳版可以支持高端DX11显卡，4个SATA硬盘接口也能满足多种存储扩充需求。

  编辑点评：

Q5低碳版电源三大环保节能卖点：

一、主动式PFC

“Q5低碳版”采用主动式PFC电路；主动式PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成，功率因数高达0.98以上，具有低损耗和高可靠性等特点；在交流转换为直流时能大幅提高电源对市电的利用率，减小转换过程的电能损耗，达到节能减排的目的。

二、双管正激

普通电源采用的是高损耗低效率的老式半桥拓扑电路，“Q5低碳版”采用的是基于80PLUS的双管正激拓扑电路。双管正激拓扑具有电路结构简单、输入与输出电压隔离、开关管电压应力较小等优点，并且由于开关管使用晶体管，极大地降低了开关损耗，从而能够轻松实现近80%的转换效率。

三、待机功耗小于1瓦

与电脑在使用过程所产生的有效能耗不一样，待机功耗指的是电脑在关机状态下的负载功率，是一种典型的能源浪费。“Q5低碳版”+5VSB线路采用了先进的节能控制芯片，减少电源自身的空载损耗，将待机功耗降到1W以下，从而实现节能减排，杜绝额外的能耗。
