模块化+80PLUS金牌 全汉AU-750M电源评测
2011-08-12 15:48:32
- +1 你赞过了

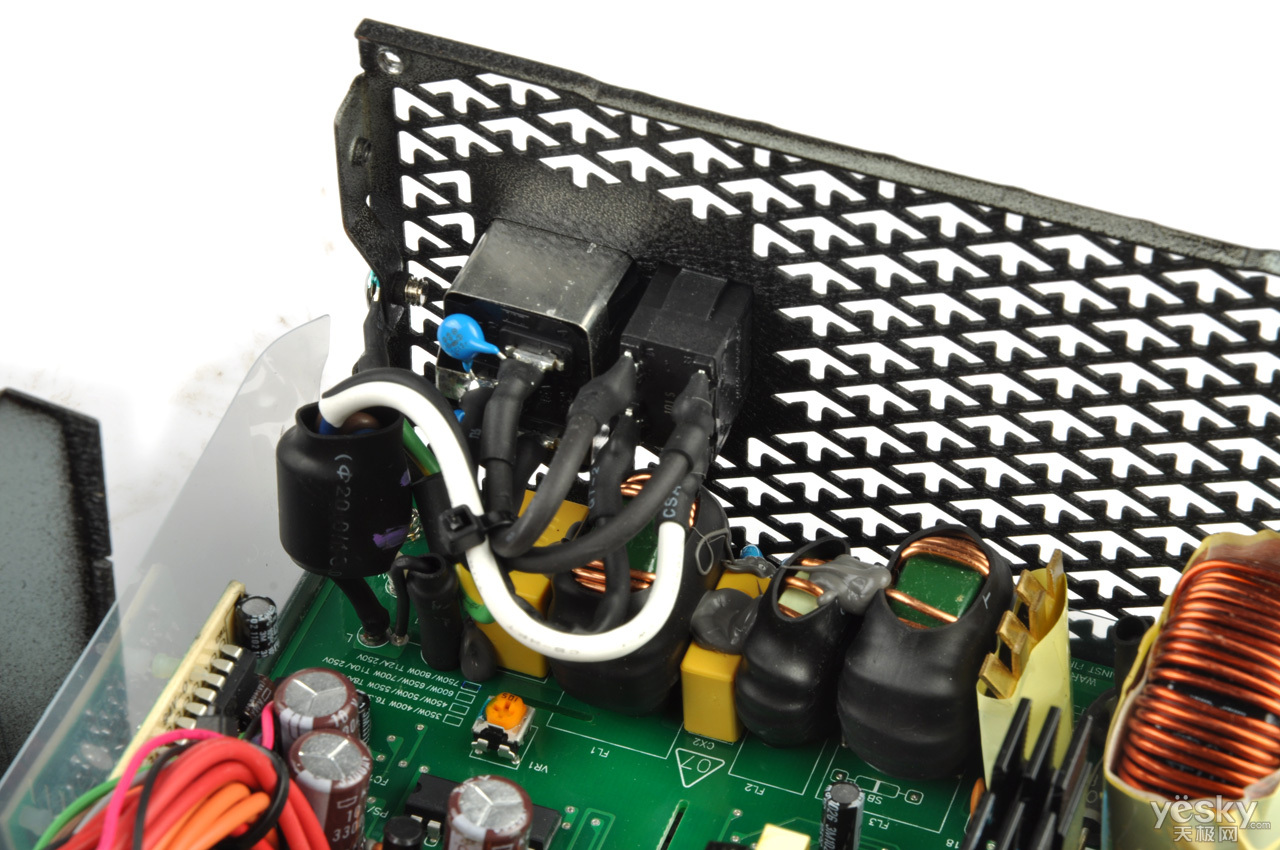

全汉AU-750M采用有源钳位的结构,EMI滤波电路配置了两个共模电感与一个差模电感,两个X电容与一对Y电容。
整流桥采用一个黄色绝缘胶纸包裹,整流桥的散热片是一片黑化后的铝片。

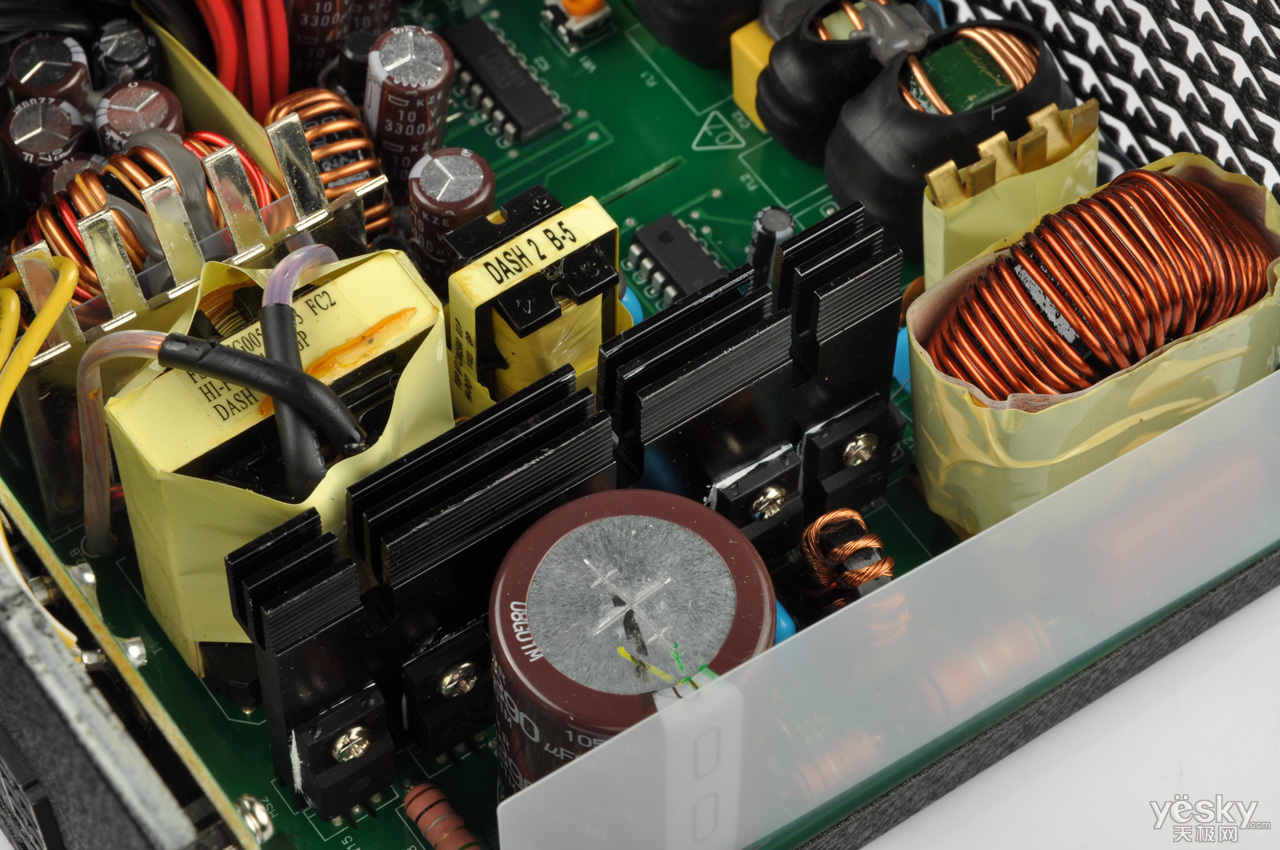

主电容,在PFC电感与主电容之间还有一个电感,而且在电感旁边还有一个蓝色的薄膜电容,这是一个谐振电路,可以提高PFC的效率。

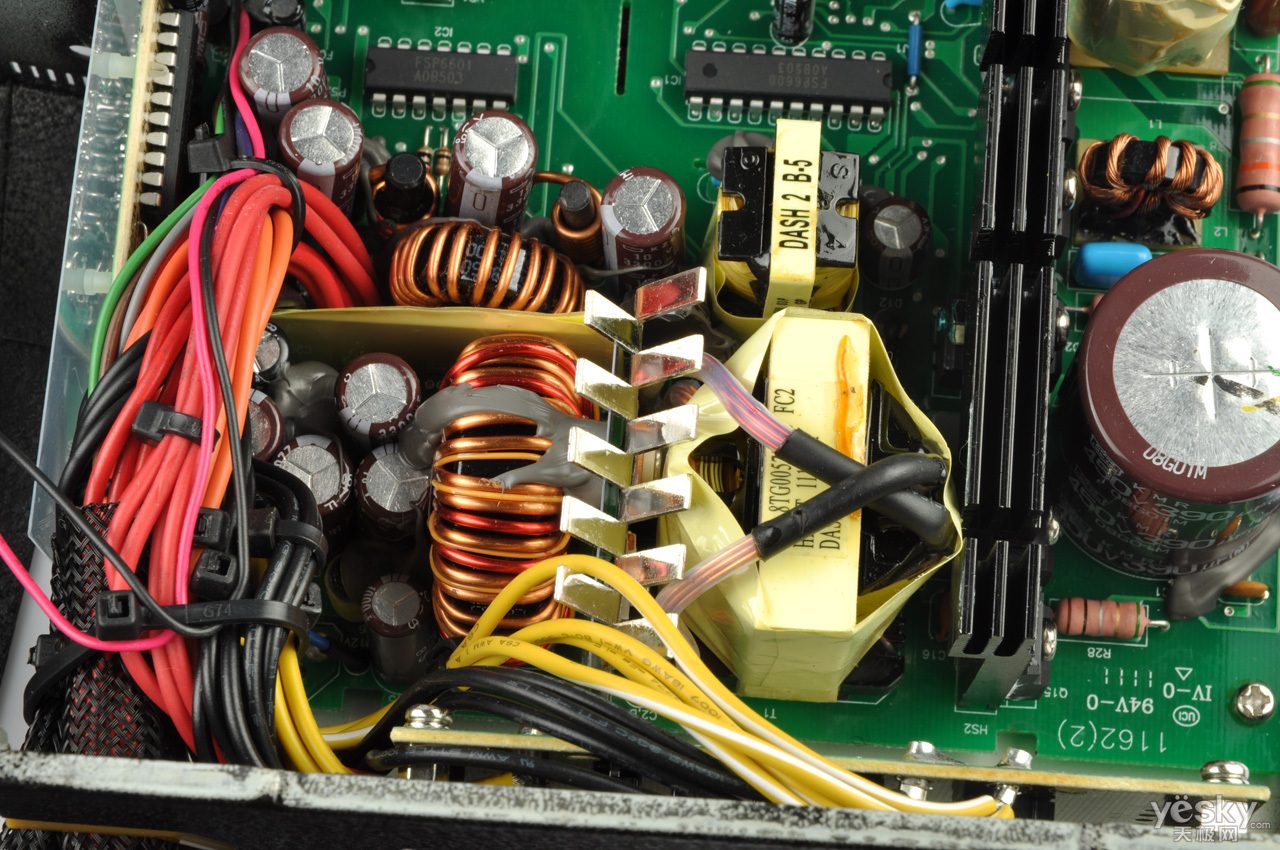

二次侧

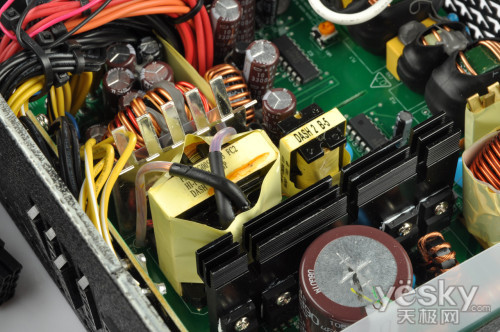

主变压器以及待机变压器
散热风扇上,AU-750W将原来的非模块化产品的MGA12012MF-A25(12V/0.38A)换为了MGA12012HF(12V/0.45A)。
