发烧利器 游戏悍将魔兽700w金牌电源评测
- +1 你赞过了
【天极网DIY硬件频道】一直以来游戏悍将便以出色的做工,低廉的售价获得众多diy人士的认可。无论是外形霸气,空间超大的游戏机箱,还是转换效率高,长期运行稳定的电源都是一如既往的价格低廉。虽然便宜,但总是折腾入门级的产品,而寥寥无几的高端对于品牌拉升有所帮助,但却成为销量上的负担。陪伴左右入门级玩家都逐渐成长为中端玩家了,你还不多出些中高端些的产品你爸妈知道吗?一次游戏悍将推出了定位中高端的魔兽电源金牌700W。而接下来,游戏悍将还将带来白金牌的电源哦。
游戏悍将 700w 电源
|
|
电源标准 |
Intel +12V 2.3电源规范 |
产品颜色 |
黑色 磨砂 |
输出功率 |
700W额定功率/峰值800W |
电压范围 |
115V—240V AC |
设计方案 |
主动式PFC DC-DC模块 |
电源风扇 |
14cm 超静音 风扇 |
安全认证 |
OCP OVP UVP OPP SCP CCC |
80puls认证 |
金牌 |
电源接口 |
20+4pin×1 4+4pin×1 6+2pin×4 |
产品特色 |
稳定超频输出 超长线材支持背板走线 极高转换效率 |
参考价格 |
700-800 |
为什么需要500瓦以上的电源
对于大众玩家来说,高功率电源显得十分陌生,不知道这么大额定功率能干什么,自己家里电脑就算四五千高配机器,也才用个400W电源就足够了,500瓦以上的电源就显得有点多余。
事实上,这些500w以上的电源刚好能满足骨灰级玩家的胃口,四块顶级显卡交火玩游戏时功耗随随便便就能超过500w,加上双路CPU的话,没个700W或以上的电源实在难以推动。要是玩家还来个超频的话。。。
EVGA SR-X双路CPU主板,支持多达双显卡交火
游戏悍将700W金电源赏析
游戏悍将700W金牌电源采用经典的银灰色配色设计,外壳采用铝板制作,最薄处均超过1MM,最厚处甚至超过了2MM,整体感觉不仅仅是厚实这么简单。材质表面还进行了拉丝处理,提升电源整体外观美感,使电源看起来更专业更高端。
游戏悍将700W金电源采用主流的14cm静音大风扇散热设计,散热风扇采用了支持温控调速功能的散热风扇,在散热和静音两方面能找到一个较好的平衡点。风扇网罩是电源圆形风扇滤网,六边形龟甲设计的散热网孔可以保持顺畅的空气流通性,保证散热风能正常抽取外接冷空气进入电源内部。

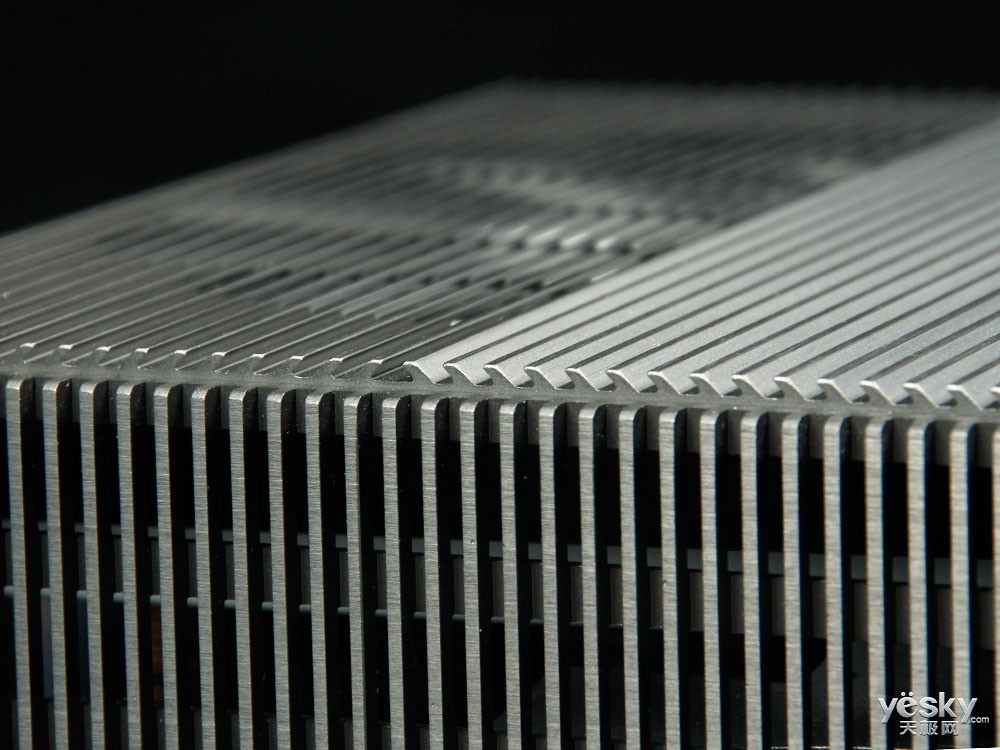

电源散热出风口虽然没有采用传统的蜂巢结构,但仍旧采用了防电磁辐射极佳的设计。
接口方面:黑色接口是主板和SATA与PATA线材的接口,红色接头是12V电压输出端,而且为了能容纳超过1公斤的线,游戏悍将特别设计了更多的接头。多达6组+5V输出,就算是10个硬盘阵列+双路显卡交火也是毫无压力。
电源额定功率和12V输出能力几乎相同一样,多达6路+5V输出,电流也重新分配,输出更合理,玩家可以合理分配使用+12V用于CPU供电和显卡供电。游戏悍将700金电源原创提供的线材极其丰富,完全可以把模组接口接满,多达4个6+2pin接口,2块顶级显卡交火,毫无压力。
游戏悍将700W金电源内部详解:EMI电路与PFC电路
拆开外壳之后,游戏悍将700W金电源给人的第一印象就是非常“有料”。电源内部的电子元件不但十分整齐有序,连排放和走线都整整有条,整个电源内部用料十分扎实,但是却没有堆得密密麻麻的感觉,电源内部反而感觉到少有的清爽。
电源采用黑PCB作为电源各功能电路的元件基板,非常典型的主动式PFC+双管正激方案+二次侧肖特基整流,并且+3.3V和5V使用双磁路放大。中间使用了两片大型铝质散热片对部分整流桥和开关管等高发热量元件进行散热,一块小的散热片上则是粘着二级EMI的二极管部分。电源内部各功能电路的元件排布比较整齐,而二次侧整流部分则显得有点拥挤。不过连接线材也经过整理优化,并没有凌乱的情况。
游戏悍将700W金电源的一级EMI采用了一体式滤波器,比起普通电源在开关上焊元件显得更高端,而且滤波器效果更佳。在PCB上的二级EMI配备了4个Y电容、1个X电容、2个共模电感。整体EMI电路相当完善,堪称完美典范。
这部分是电源待机电路及散热风扇控制电路。
整流桥单独贴在一片散热片上。
主电容的容量是390uF,耐压400V。
游戏悍将 700w-Chroma8000 测试
为了能验证游戏悍将 700w的性能,我们借助长城计算机深圳股份有限公司的Chroma 8000电源供应器自动测试系统对电源进行深入的测试。
Chroma 8000——全名chroma model800,正式名称为Model 8000 光伏逆變器自動測試應用,它是一台专业的电源供应器自动测试系统,内建56组测试项目,提供众多变化的硬件选择,如可程控交流/直流电源供应器,电子负载,数位电表,示波器,时序/杂讯分析仪和短路及过电压保护测试器,是目前最先进的电源综合测试设备。高性能的测试设备代价也是高昂的,一台Chroma 8000的售价近百万,得到的结果自然是目前所有电源测试里最精确和权威的。
测试完毕之后将会生成一份测试报告,由于测试项目过多,为了让大家更加好地理解测试结果,我们将数据进行整理后,以表格形式呈现。
本次测试共进行了70多项测试,主要测试项目分为4大类别,动态负载,转换效率,纹波测试,安全测试。78个项目里面只有5项FAIL,其余全部PASS。
220V环境下测试:
游戏悍将 700w电源转换效率测试(1000ms 220V)
|
|||
测试项目 |
输入 |
输出 |
效率 |
20%轻载 |
160.47W |
143.06W |
89.15% |
50%典载 |
394.37W |
353.79W |
89.71% |
100%满载 |
768.43W |
697.2W |
90.73% |
游戏悍将 700w电源负载变化电压(1000ms 220V)
|
|||||
测试项目 |
+12Vcpu |
+12VIO |
+5V |
+3.3V |
5Vsb |
轻载 |
12.271V |
12.290V |
5.095V |
3.378V |
5.110V |
典载 |
12.271V |
12.290V |
5.095V |
3.378V |
5.110V |
满载 |
11.938V |
12.036V |
5.043V |
3.313V |
4.995V |
游戏悍将 700w电源负载变化电压(1000ms 220V)
|
|||||
测试项目 |
+12V2 |
+12V4 |
|
|
|
轻载 |
12.283V |
12.283V |
|
|
|
典载 |
12.283V |
12.283V |
|
|
|
满载 |
11.975V |
11.967V |
|
编辑总结:
优点:材质非常出色,有白金电源的选料标准
缺点:价格太低了,不够高.....
总的来说,游戏悍将 金700W电源是一款在质量和性能方面表现上佳的电源产品。首先在质量方面,电源外壳采用了质量上佳的铝合金制作而成,外壳采用金属拉丝处理提升电源的外观感觉,也使外壳具备不错的防锈抗腐蚀能力。在电源内部的功能电路中,电路设计完整,元件用料及焊接做工也相当的充足及扎实。虽然电源非常高端,用料采用了与白金电源几乎相同的标准,但是价格实在低廉到你不敢想象,绝对值得囊中羞涩的diy玩家拥有,游戏悍将700W金绝对最适合你。
