概述:在半个月之前,我们为大家第一时间曝光了备受关注的航嘉第一款1200W金牌电源——航嘉X7的庐山真面目,它的优质做工再加上亲民的价格相信给大家留下极其深刻的印象。而事实上,此款电源的面世之初也的确受到了不少DIY玩家与各路媒体的关注,它的出现打破了国内一向被台系电源垄断的金牌电源市场,让国人也能够在神器级别的电源上与其他人一争雌雄。但与此同时大家也十分好奇到底这款航嘉X7的表现能够超越同类产品的多少,它的实际做工真的能够媲美台系电源吗?
带着这样的疑问,天极网机电频道决定为这款神器级的电源进行了实际的功率测试,使出由3张公版6970显卡组成的超级平台一试航嘉X7的1200W的金牌威力!接下来让我们一起来见证航嘉X7的性能究竟如何吧
在早前的航嘉金牌电源发布会上,还有超越一切!航嘉X7-1200W金牌电源天极首曝两篇文章中,我们已经对航嘉X7做了一个比较详细的介绍,其华丽沉稳的外观包装,服务器级别的6路+12V输出设计,美国80plus金牌转换效率认证再加上其四大特性:交错式PFC、相变全桥、同步整流和以及首次引入贴片变压器和超大容量电容,集合了航嘉全部尖端技术,可以说它是一款不惜工本,完全是用了1500W的材质和工艺来打造的1200W优质电源,但是其整体售价却只有1799元,相比起同类型产品来说价格十分具有竞争力。
航嘉X7电源-电源外包装
航嘉X7电源外包装设计延续了X7的黑色主色调风格,豪华的包装盒中央印有霸气的“X7”LOGO,整体设计沉稳大气而不失稳重。盒内的配备齐全不但有附送多条模组化线材,而且还有详尽的安装说明书,从这点可以看出X7的确是吸收了台系电源包装华丽的特点,X7整个包装都显得十分高档,划分出了消费层次的不同。
航嘉X7-1200W电源外观及细节:
这款航嘉X7 1200W的个头比较大,更像是服务器电源的设计风格。面表红黑相间的配色,再加上表面明显的磨砂颗粒质感,一看上去就觉得这款电源很有型,多角度观察之后,笔者已经深深喜爱上了这款电源的外观。
不过红黑相间的外观并不只是为了好看,其实电源本体已经做了全黑化的处理,防止电源老化之于能够防止辐射的泄露,是一个使用而华丽的设计。

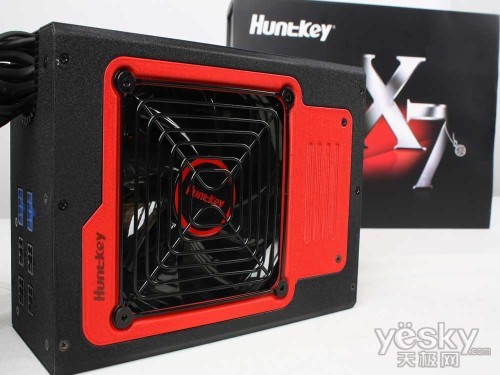

航嘉X7电源-散热风扇滤网
1200W的电源,一般来说都会装配一个140mm的大风扇进行内部散热。不过航嘉这款电源的风扇却是120mm,而且网罩的设计也为特殊的方形,一切与之前所见的高功率电源有所不同,让人不得为电源的散热效果担心。不过能够采用这样的设计,必然是有其自身的道理,在之后的拆解中,我们会详细解释这一部分。
航嘉X7电源-出风口
航嘉X7电源出风口采用栏栅式设计,这种设计可以对电源内元件工作时产生的电磁辐射有不错的屏蔽效果,而且相对蜂窝式设计,栏栅式较阔大的孔径设计也对电源散热有一定的提升效果。在电源供电插口旁设计了一个电源开关,用户可以自行控制电源是否通电,是节能与人性化的设计。
航嘉X7电源-规格铭牌
航嘉X7电源一侧侧板上贴有电源规格铭牌,在铭牌中采用表格方式清晰表明了每路输出电路的电流输出安数,同时我们还可以有铭牌中看到电源支持100-240V的宽幅电压输入,六路+12V电路输出设计,每路+12V输出电路的电流值均为20A,两路联合输出功率可达到1188W,而+3.3V和+5V两路联合输出也有140W,电源额定总输出功率为450W。同时,电源还通过美国80PLUS白牌认证以及CCC、FCC、CE、CB等多项质量安全认证。
由于这款电源通过了80Plus金牌认证,因此在电源的铭牌上,航嘉还标出了电源在20%、50%和100%负载,115V和230V电压环境下,各路的电流分配以及各负载下的转换效率,非常清晰明了。另外,从电源标识上,我们还能发现电源采用无铅无毒材料制造,获得了欧盟的“RoHS”认证。
航嘉X7电源-80PLUS金牌认证
在80PLUS认证官方网站上,我们可以查询得到型号为---的航嘉X7电源位列其中,并显示该电源取得80PLUS金牌认证,在典型负载下的转换效率可达95%。
航嘉X7电源-全蛇皮包裹输出线材
电源线材配置可谓十分的丰富,在原生线材配有一根24Pin主电源线、双4+4Pin CPU供电线、两根8Pin+6Pin显卡供电线。在模组线材方面,电源同样配了两条8Pin+6Pin的显卡供电线,另配有,8个SATA供电口,5个D型口以及1个软驱口。
而在电源线材长度方面,50cm的24Pin和总计最长80cm的CPU,机箱走线绝对不是问题,不够对于目前某些P67主板,双8Pin CPU供电口拉说,50cm的线长,还是有点儿略显紧张。
航嘉X7电源-输出线材
航嘉 X7-1200W 电源 | 航嘉 | |
基本参数 | |
---|---|
适用类型 | 台式机 |
额定功率 | 1200W |
接口描述 | 1×20+4pin主板接口,2×4+4pin CPU接口,4×6pin显卡接口,4×6+2pin显卡接口,8×SATA硬盘接口,5×大4pin周边供电接口,1×小4pin软驱接口 |
安规认证 | 80PLUS金牌 |
电源规范 | EPS12V 2.92 |
风扇结构 | 14cm |
其他 | +3.3V输出电流:20A +5V输出电流:24A +12V1输出电流:20A +12V2输出电流:20A +12V3输出电流:20A PFC:主动式 |
通过上面的产品详细参数,我们可以看到航嘉X7电源的相关配置。接下来,我们一起进入电源拆解评测的环节。
航嘉X7-1200W电源拆解评测-散热及内部概览:
航嘉X7电源-电源散热风扇
航嘉X7电源所使用的是一款黑框黑扇叶的12cm镰刀式散热风扇,风扇型号为DF1202512SEMN,散热风扇是台湾悦伦电子出品,型号为D12BH-12,这款风扇的尺寸为120mm,工作电压为12V,最高转速为2300rpm,最大通风量为78.9cfm,最大噪音值在41分贝以下。同时电源风扇还带有酷炫的红色LED炫灯。
航嘉X7电源-电源内部整体布局
电源内部结构设计非常规整,由于电源本身体积较大,因此内部个元器件的空间比较宽裕,并且大多数的元器件均为横向放置,这也为散热时空气导流提供了方便。
航嘉X7-1200W电源拆解评测-内部细节:

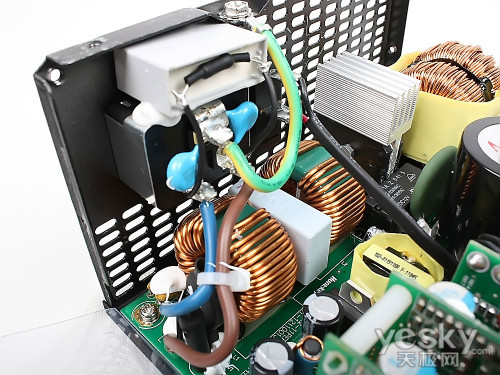

航嘉X7电源-一、二级EMI滤波电路
电源一级EMI电路的滤波,通过滤除电网中的高频杂波和同相干扰信号,使输出电源更加纯净。并配有一个X电容和两个Y电容组成,用料十分扎实。
二级EMI电路设有两个Y电容、两个X电容以及两个共模电感线圈,十分完整。而其一些质量不高的电源,则会在这部分电路设计中偷工减料。
航嘉X7电源-二级EMI整理桥部分
电源整流桥为两颗日本新电元公司Shindengen出品,型号为LL25XB60并联。最大耐压600V,允许通过最大25A的电流,做工温度可适用于-55度至150度之间。
航嘉X7电源-二级EMI的继电器部分
另外,在电源内还有配有一个NHG型号为NT75的继电器,主要是为了的在市电接入中起到保护作用,不至于让电源直接受到大电流的冲击。它能够自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。在电路中起着自动调节、安全保护、转换电路等作用,也就意味着从市电刚刚进入电源内部,就实现了多一层的保障。
航嘉X7电源-交错式PFC线圈
航嘉X7电源-交错式PFC电路
和前作X7-900W银牌一样,这款X7-1200W同样采用了CRM交错PFC架构,采用两个日本SHINDENGEN,600V/25A整流桥并联,参数上达到1200W的供电效能没有难度,而PFC控制芯片则采用了TI德州仪器UCC28070,来自英飞凌的PFC MOS管和PFC二极管各两个,分别达到了600V/47A和600V/12A的水准,为高效PFC转换提供了充分的支持。

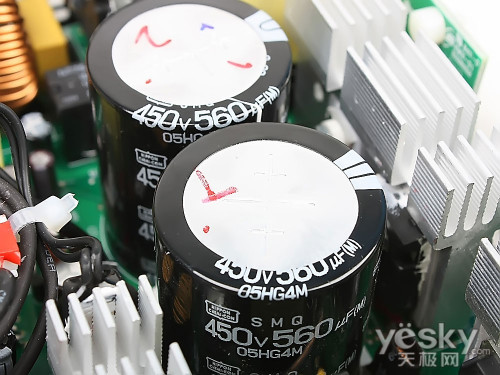

航嘉X7电源-高压滤波主电容
航嘉X7电源-整流开关电路
全桥移相则是大功率电源中降低提升电源转换效率的一个电路模组,它充分利用电路本身的寄生参数,通过改变全桥两臂对角线上下管驱动电压移相角的大小来调节输出电压,实现零电压开通,大大降低了开关损耗和干扰,从而提升电源转换效率。其控制芯片同样来自TI德州仪器UCC3895,mos管则是来自仙童的FCA 47N60,600V/47A,而最为显眼的是两个大奶瓶高压滤波电容,是来自Nichicon日化450V/560μF/85°C的产物,电气性能都非常不俗。
当然一直有留意X7 1200W电源上市消息的玩家都会有所了解,该电源所采用的高压滤波主电容应该耐温值应该是105℃,而送测产品中日化电容的耐温值仅为85℃,这多少让人感到纠结,但笔者从厂商方面得到消息,这款耐温值仅为85℃的日化电容只会出现在测试品中,原因是因为日系电容厂商供货量不足,待到产品量产在市场上大面积铺货阶段,所有产品将会全面采用的耐温值为105℃的滤波电容。
此外还看到了另一个比较别致的元件,那就是主变压器,它属于平板变压器的类别,用铜板代替铜线,在降低体积的前提下,还提升了对大电流的承受能力。

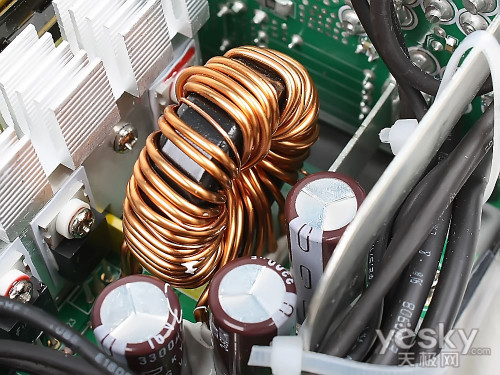

航嘉X7电源-同步整流模块
能够优化+12V输出的同步整流模块,阵容也是挺强大的,六个来自仙童的FDD047N10 MOS管,以及红宝石16V/3300μF/105°C滤波电容,用料档次不低,保证了低电压大电流变换器拥有较高的转换效率效率。

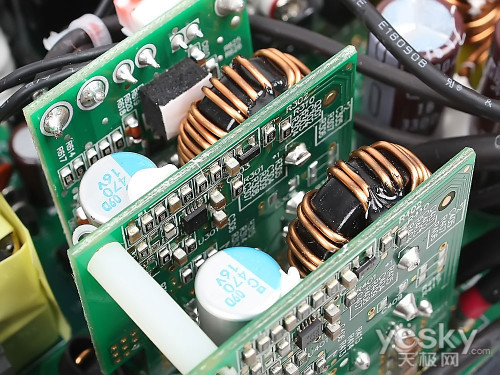

航嘉X7电源-DC-DC架构
DC-DC模块能够能够让+5V和+3.3V有了独立输出的通道,避免+12V的输出对其产生的干扰,这同样是提升电源转换效率的一环,来到1200W级别的电源,也相应地有了足够的成本空间去建立一个强悍的DC-DC模块,因而可以看到该模块上的元件同样承接了之前堆料的感觉,四个来自日化的固态电容,承担了电路输入输出的功能,加上来自德州仪器的TPS40303转换控制芯片和CSD16321,25V/100A开关管,以及承担起+12V/+5V/+3.3V输出的三个转换线圈,为的就是让人确信,它对于平台每一路配件的电源供应,都有着足够强悍的支持。
航嘉X7-1200W电源实际上机测试-测试平台以及测试过程
在进行完拆解之后,自然是轮到我们的期待已久的实际平台测试了。为了让这次的评测脱离普通的电源评测的枯燥,我们这次的将会尽量避免放入太多专业数据,期望用最平实和直观的手法为大家展现出航嘉X7-1200W的强劲性能与输出稳定性,而这两点对于一个神级电源来说是攸关重要的,同时也是玩家们最关心的。所以这次我们组建了一个有3块HD6970交火的的超高功耗平台,再配合三款不同侧重的烤机软件来试一试X7-1200W,到底是龙是虫,我们测试见分晓。
显卡测试平台简介 |
|
处理器 |
Intel Core i7 920(45nm 4cores 2.66GHz 8MB L3) |
主板 |
GIGABYTE GA-X58A-UD3R(Intel X58+ICH10R) |
内存 |
记忆(Ramaxel)紫金诚 2G DDR3 1333 2GB×3 |
硬盘 |
Seagate Barracuda 7200.12 SATA (1TB / 32M缓存 ) |
显卡 |
公版Geforce GTX 560 Ti 1GB 超频版Geforce GTX 560 Ti 1GB |
电源 |
航嘉X7-1200W |
散热器 |
超频三南海三 |
操作系统及驱动程序版本 |
|
操作系统 |
Microsoft windows 7 Ultimate 64 bit |
驱动程序 |
AMD催化剂10.11(64 bit) |
基准测试软件 |
|
3Dmark11 |
|
Furmark |
|
OCCT |
|
测试輔助儀器 |
|
Power Analyzer 380803 |
|
为了避免系统瓶颈带来的性能差异,我们组建了较为高端的测试平台,选用Intel酷睿i7 920处理器,采用原生4核设计,默认频率高达2.66GHz,集成 8MB L3缓存,支持超线程技术,集成内存控制器,支持先进的3通道内存技术。
而测试显卡方面方面我们则选择了AMD最新推出的HD6970,它采用cayman图形核心,基于40nm工艺制造,2048MB显存容量,核心频率和显存频率分别达880/5500MHz。它采用了DirectX 11规范的统一渲染架构。显卡内建1536个Streaming Processor处理单元,完全支持全新的DirectX 11技术。经国外网站测试,证实6970功耗高达278W,绝对能与GTX570有得一拼,而且这次更特意组建了三路交火的平台,势要将航嘉X7-1200W的供电能力推向极限。
Intel 酷睿i7 920 技嘉GA-X58A-UD3R
航嘉X7-1200W 公版6970
三大测试软件

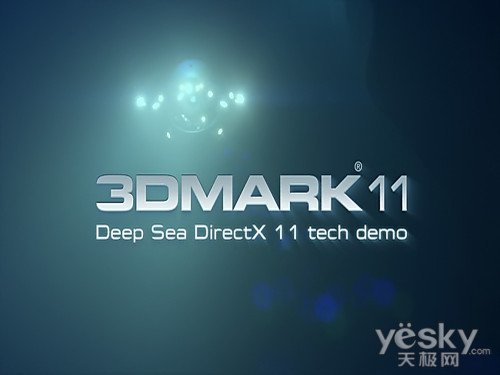

测试项目部分,我们引入了目前主流的DX11性能测试软件3DMark11以及专业电源测试软件OCCT两者相互结合,并引入了残酷的显卡测试程序FurMark共同进行测试,以求给网友提供更加全面、及时的测试数据。
电力分析监控记录仪Power Analyzer 380803
红外线测温仪和噪音测试仪
而辅助测试的工具还有由EXTECH出品的电力分析监控记录仪Power Analyzer 380803,则在显示即时功耗时更为精确,我们主要用这款设备来测试整个平台的即时功耗。再辅以一些简单的检测工具例如红外线测温仪与噪音测试仪,同步测试其他的数据。

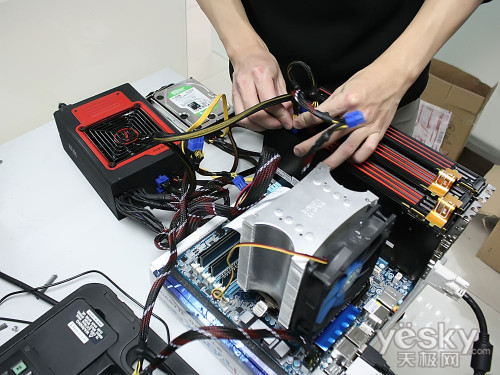

三卡交火平台组建中
介绍完毕之后,赶紧开始我们的三卡交火极限测试之旅吧!
天极网评测总结:
优点:服务器级别用料,强劲6路输出,优秀的转换效率,亲民的价格
缺点:设计方案与台系相比仍有提升空间
对电源内部元件和电路架构进行一番大概的赏析,相信有不少网友已经能够感受到这款航嘉X7 1200W电源功底到底有多么的强悍。诚然,这款高瓦数的80plus金牌电源新品,确实沿用了大量国际名厂的豪华元件用料,但是它可并不仅仅是简单的豪华用料堆砌,而是在交错式PFC、全桥移相、同步整流、DC-DC、等电路模块中,以及全日系电容的用料亮点,通过技术上的优化,最终一同为提升电源整体转换效率以及工作稳定性表现等服务,所以80plus的超高节能水准可谓是“实至名归”。
同时,航嘉X7 1200W的出现,其实也是给予了国产高端电源的研发和推广起到了重要的楷模作用,并逐渐打破了高端发烧电源一直由国外及台系产品占据主流的局面,而从价格上去分析,不足2000元的定位,如此强悍的供电能力和节能水准,其实还是相当厚道的,相比起众多国内高瓦数电源产品也有着一定的优势。当然,作为平民消费者,我们大可将它视为一个行业里面的高端旗舰标志,毕竟需要有了这些顶级产品的成熟和大批量涌现,平民范畴的电源产品才能依靠更高的供电效能和节能水准,提升我们的DIY应用感受。
