见证超频三奇迹 400W电源竟比300W还省电！

  (2)超高转换效率

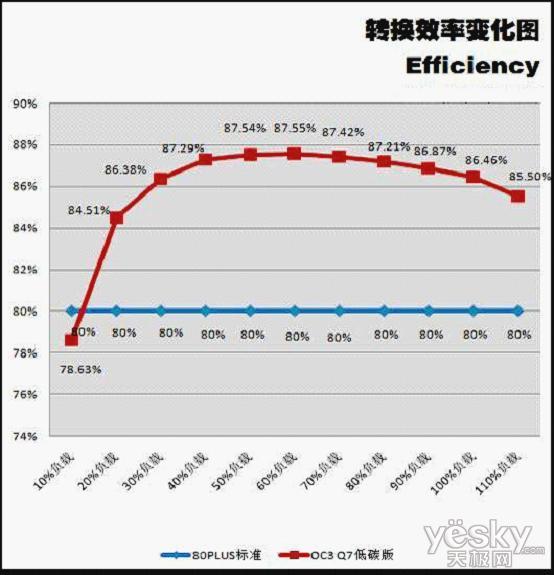

Q7低碳版的转换效率

  从实际测试结果来看，Q7低碳版的转换效率远远超过白牌标准，甚至超越了铜牌水准。虽然是在输入电压220V情况下进行的测试，但依照规律来看，即使在115V电压的情况下，也可以达到80Plus铜牌的水准。

  (3)高效结构+豪华用料

  高转换效率就意味着用料也是相当不错，下面我们一起来看看其内部用料做工情况如何？

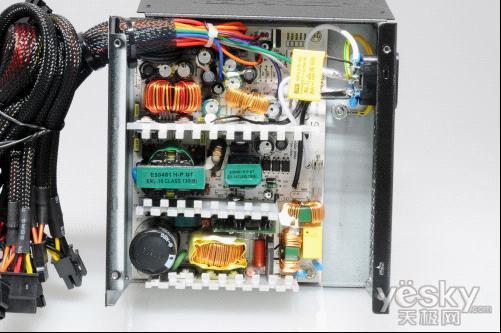

整体内部图

  从整体看来看，Q7低碳版电源内部元件十分饱满，布局也十分合理。电源采用的是CM6800控制的双管正激+单路3.3V磁放大和主动式PFC的结构设计。一般来说，采用双管正激+主动式电路设计且用料扎实，要达到80Plus白牌效率是不成问题。

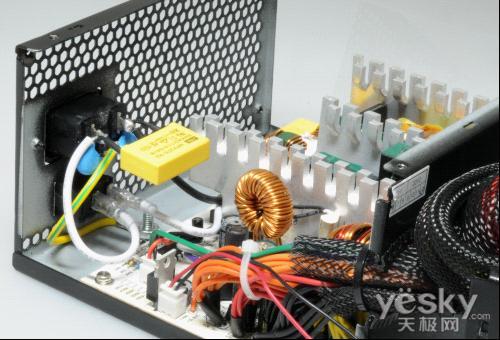

一级EMI滤波电路

二级EMI滤波电路

  这款电源拥有完整的两级EMI滤波电路，整个EMI电路由两对Y电容、两个X电容、两个共模电感、一个保险管组成，能够有效的滤除来自电网的杂波和干扰信号，在电能输入端就尽可能的为电源提供了较为纯净的电流，为之后的整流和变频电路打下结实的基础。

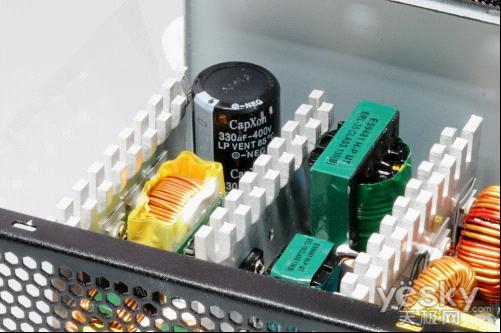

PFC电感和主电容

  电流经过EMI滤波后进入整流桥，整流桥型号为光宝的U15K80R，容量设计都有富余。主电容采用的是台系一线品牌Capxon(丰宾)的高品质电容，耐压400V、耐温85℃、容值330uF，用料也相当不错!

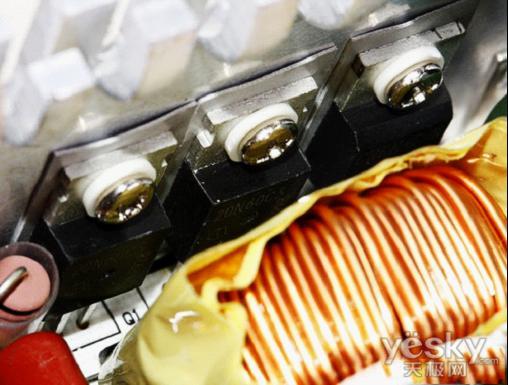

电源PFC开关管

  电源的PFC开关管使用了两颗英飞凌的20N60C3三极管并联，而PWM开关管同样采用两颗英飞凌的20N60C3三极管，用料上应该是非常扎实。

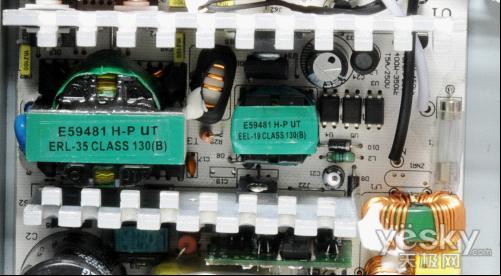

变压器

  最右边一个为12V主变压器，左边为5VSB待机电路变压器，电源二次侧采用的单磁放大电路，因此我们可以在变压器的上方看到一个3.3V磁放大线圈。

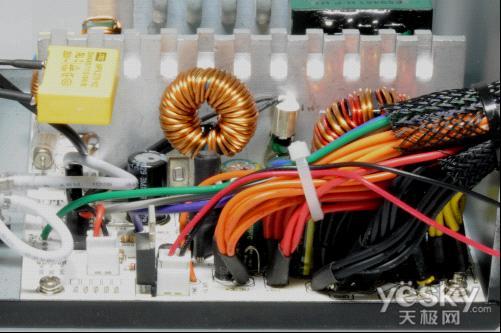

  二次侧做工

  二次侧采用肖特基整流，两枚30L60CT并联负责输出12V电流，如果以占空比典型值35%计算，12V整流的肖特基可以支持电源输出46A电路，远多于标称值。3.3V采用一枚30L30CT，可以支持输出24A电流，用料也是相当给力。

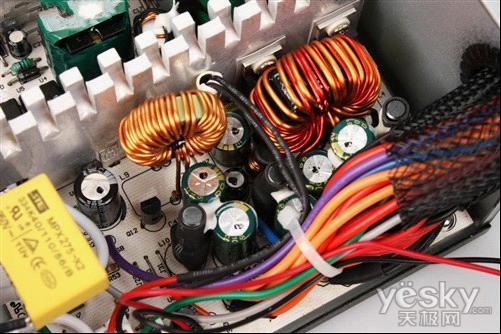

低压滤波电路

  从内部拆解来看，电源的做工用料非常厚道，仅仅是“英飞凌”和“Capxon”这两家的名号，就已经能为这款电源的品质提供保证。测试结果也是如此，电源最高超过87%的转换效率几乎是一个准银牌电源，或者说是个超级白牌电源，难怪会如此省电。

  另外，对于“瓦数越高电源越耗电”的看法，我们已经从多个角度予以否定，证明这个观点是不全面的，而影响耗电的多少主要因素还是与电源的转换效率有关。所以大家在选节能电源的时候，想要多省电，还是购买一些转换效率高的电源。

    点评：超频三Q7 低碳版作为一款以低碳命名的节能电源，其转换效率不仅超过80Plus白牌标准，而且几乎超越铜牌水准，“低碳”的称号可谓实至名归!最重要的是，其售价也十分亲民——额定功率400W、80Plus认证、报价仅350元，这才是用户心目中真正的低碳电源。
